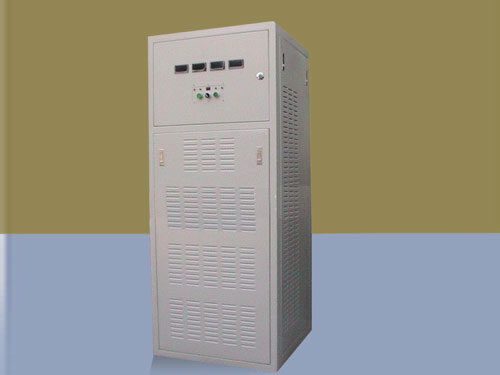

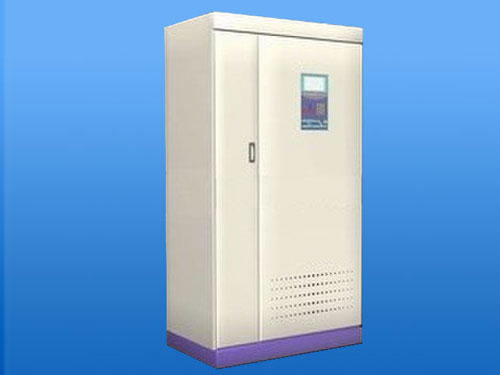

Inverter ibridi vento-Solar

Introduzione:

Grid-tie vento solare ibrido inverter trasforma la corrente continua in corrente alternata variabile. Inoltre, può controllare e modulare frequenza, tensione, corrente, fase, potenza attiva, potenza reattiva e la sincronizzazione di corrente alternata.
Secondo le caratteristiche di vento e il sistema di generazione di energia solare, grid-tie vento solare inverter ibrido impiega modalità struttura di topologia ad anello principale (CC elevatore di tensione & gt; uscita del convertitore). Tale struttura adotta un circuito elevatore triplice unica che ha alta efficienza di lavoro (95% al ​​98%), in grado di fornire una tensione continua stabile per successiva conversione. Inverter collegati alla rete sono utilizzati per UPS, il sistema di trasporto pubblico urbano, trasduttore, e così via.

Prestazione :

1. Al fine di ingresso del grid-tie vento solare Hybrid Inverter, viene utilizzata la modalità PWM rettifica completamente controllata. Questa modalità permette di raggiungere un fattore di potenza 0,99, aumentando notevolmente le uscite efficaci di generatore di energia eolica. Tuttavia, è adatto solo per inverter (la potenza è più di 30 Kw) .
2. inverter collegati alla rete sono caratterizzati da alimentazione elettrica / uscita inverter commutazione automatica e la ricarica elettrica. In linea di uscita UPS è adottato per evitare istantanea spegnimento quando l'inverter produzione di energia elettrica.
3. Le voci opzionali, come mostrato nella seguente tabella può compensare la limitata capacità di vento e della batteria solare. E possono rendere l'inverter più convenient.
4. Quando si immettono altissima tensione, grid-tie vento solare inverter ibrido impiega divisore di potenza dinamica e meccanismo di controllo MPPT per deviare un po 'di tensione per la successiva alimentazione. Questo in gran parte esplora capacità di alimentazione di energia eolica e solare. Rispetto a quella di altri controllori o inverter della stessa capacità, l'uscita dell'invertitore grid-cravatta è 10% al 15% higher.
5. Si può fare uso di oltre il 35% al ​​45% power.
efficace6. Grid-tie vento solare inverter ibrido è caratterizzato da bassi costi di costruzione, ad alta efficienza, prestazioni eccellenti e di piccole dimensioni. Possiede caratteristiche di basso tasso di difetto, leggerezza ed è facile da usare come bene.
7. Vari flessibile breve rete / remota, fibra ottica e l'interfaccia di comunicazione (tra cui RS-232/485 / CAN2.0) possono facilmente collegarsi al calcolatore superiore e raggiungere a distanza control.
8. Grid-tie vento solare Hybrid Inverter è dotato di filtro incorporato elettrico multistadio e parafulmine per evitare fulmini e impulso alto. Pertanto, è adatto per la comunicazione di fascia alta equipment.
9. L'efficienza di conversione è superiore al 95% e il grado di distorsione è partire da meno del 3%.
10. sovratensione, sottotensione, margine di manovra e altre protezioni di controllo in ingresso vengono utilizzati per garantire generatore di energia eolica a lavorare in modo stabile.

Parametri:

Modello	XFSZ-200K
Capacità nominale (kW)	200 (Wind Power Generation: 150 Kw, Solar Power Generation: 100 Kw)
Max. Capacità (Kw)	250
Ingresso fattore di potenza (trifase PWM raddrizzatore) (opzionale) (Wind Power Generation)	COS ¢ -0.99
Tensione nominale di ingresso (Wind Power Generation) (V / AC)	Trifase, 380/50, + 25%, 20-65HZ
Tensione nominale di ingresso (Solar Power Generation) (V / DC)	500/50, + 25%
Max. Tensione di ingresso circuito aperto di linea (Wind Power Generation) (V / AC)	Trifase 500
Max. Tensione di ingresso circuito aperto Line (Solar Power Generation) (V / DC)	800
Controllo della gamma di Built-in di controllo (V / DC)	500/50, + 30%
Uscita Tensione nominale (V / AC)	380/220 ± 2% Trifase sistema a quattro fili + PE
Accettate carico Squilibrio di laurea	100%
Tensione in uscita Frequenza (Hz)	50/60 (O)
Forma d'onda di uscita	Onda sinusoidale
Grado di distorsione (carico lineare)	& lt; 3%
Efficienza di conversione	& gt; 95%
Capacità di sovraccarico	110% (tre minuti), 150% (tre secondi)
Isolanti Forza	AC 2.5 KV, non Breaking Down Shell in un minuto
Il rumore di funzionamento (db)	& lt; 60 (un metro di distanza)
Dimensione totale (mm)	Orizzontale: 2000 × 1000 × 800
Peso (kg)	400
Altezza (Altitude) (m)	≤ 4000
Ambiente operativo	Non-corrosione acido-base del gas
Temperatura ambiente (℃)	-20-65 ℃; & gt; 45 ℃ (La capacità diminuisce dello 0,9% per grado.)
Umidità ambiente	& lt; 90% (non-condensa)
Tipo di raffreddamento	Controllo della temperatura raffreddamento ad aria forzata
Modalità di protezione	Corto circuito, sovratemperatura, sovraccarico, sovratensione e sottotensione.
LCD Display a cristalli liquidi (Opzionale: Touch Screen)	Ingresso e uscita di tensione, corrente / frequenza, Correre Stato / Condizioni di errore
Modalità di controllo ausiliare di Built-in regolatore di carica (Wind Power Generation)	Sovratensione, sottotensione, corto circuito soft freno elettromagnetico, (Optional: Leeway, Freno, Elica a passo variabile, Dispositivo allentato Cast)
Modalità di funzionamento di Built-in regolatore di carica (energia eolica)	PWM Electrodeless Modulation / Resistenza scarico esterno
Modalità di funzionamento di Built-in Regolatore di carica (energia solare)	MPPT modulazione
Capienza stimata di Built-in regolatore di carica (energia eolica) (Kw)	150
Capienza stimata di Built-in carica Controller (energia solare) (Kw)	100
Max. Tensione di carica di Controller (eolica e solare Power Generation) (V / DC)	628 (impostabile)
Max. Corrente di carica di Controller (eolica e solare Power Generation) (A / DC)	318 (impostabile)
Min. Lo scarico di tensione di Controller (eolica e solare Power Generation) (V / DC)	455 (impostabile)
Modalità di ricarica di Built-in Controller (eolica e solare Power Generation)	Constant Voltage-Corrente limitata
Capacità batteria adatto e di tensione (AH / V)	1000-3000 2V 260 Cascades (Batteria standard tensione è 520V.)
Gestione batterie Operation Module Detection (opzionale)	Capacità della batteria, caricare e scaricare e tempi di carica e scarica
Alimentazione elettrica o Generatore di interfaccia di ricarica (opzionale)	40 (Kw)
Inverter / interruttore di alimentazione elettrica e Max. Potenza (Opzionale)	200 (Kw)
Inverter Uscita digitale / Alimentazione Elettrica dispositivo on-line (opzionale)	Tempo di commutazione: 2 Ms ≤
Interfaccia di comunicazione (opzionale)	RS-232/485 o CAN2.0
Remote Network Control Interface (opzionale)	Interfaccia Ethernet modulo rete è conforme a tutte le disposizioni circa 10Base-T Collegamento Twisted Pair IEEE 802.
PV Confluence Componente	Al massimo 20 canali fotovoltaici
Protezione dai fulmini a ingresso End (opzionale)	C Livello 20-40 KA
